一：e32-zd11系列产品分为：

屏蔽型/非屏蔽型, 圆柱型M30/M18/M12/M08/M05/M04/M03, 规格齐全. 直流3线式, 交流2线式 电压多样. 检测距离：30/ 20/18/10/8/5/3/2/1mm,灵活可选. 动作模式多样 NC/NO, NPN/PNP集电极开路, 导线引出型 2m/5m/10m.线长可选 /插件型. 安装维护方便

二欧姆龙接近开关e32-zd11：

5.5mm超小型内置放大器

最长检测距离2.5mm。工件晃动也能稳定检测

响应频率1kHz

低消耗电流

直流3线式, 动作模式 NO/NC 切换式, NPN集电极开路, 耐热型, 导线引出型 (2m)

三 欧姆龙接近开关e32-zd11作用：

用于控制和保护配电网络。其技术性能达到了国际上同类产品九十年代先进水平。符合IEC947-2、GB14048.2《低压断路器》标准。2.使用条件周围空气温度为-5°C～+40°C，且24h的平均值不超过+35°C(特殊订货的除外)；安装地点的海拔不超过2000m；空气相对湿度在最高温度为+40°C时不超过50％；在较低温度下可以有较高的相对湿度，最湿月的月平均最低温度不超过+25°C，该月的月平均最大相对湿度不超过90％，并考虑因温度变化发生在产品表面的凝露；污染等级为3级。

2.欧姆龙接近开关e32-zd11原理：

是一种无需与运动部件进行机械直接接触而可以操作的位置开关，当物体接近开关的感应面到动作距离时，不需要机械接触及施加任何压力即可使开关动作，从而驱动直流电器或给计算机（plc)装置提供控制指令。接近开关是种开关型传感器（即无触点开关），它既有行程开关、微动开关的特性，同时具有传感性能，且动作可靠，性能稳定，频率响应快，应用寿命长，抗干扰能力强等、并具有防水、防震、耐腐蚀等特点。产品有电感式、电容式、霍尔式、交、直流型。

3.欧姆龙接近开关e32-zd11概述：

又称无触点接近开关，是理想的电子开关量传感器。当金属检测体接近开关的感应区域，开关就能无接触，无压力、无火花、迅速发出电气指令，准确反应出运动机构的位置和行程，即使用于一般的行程控制，其定位精度、操作频率、使用寿命、安装调整的方便性和对恶劣环境的适用能力，是一般机械式行程开关所不能相比的。它广泛地应用于机床、冶金、化工、轻纺和印刷等行业。在自动控制系统中可作为限位、计数、定位控制和自动保护环节等。

类型e32-zd11	方型 非屏蔽型
检测距离	2.5mm±15%
设定距离	0～1.9mm
应差	检测距离的10%以下
可检测物体	磁性金属（非磁性金属的检测距离较短）
标准检测物体	铁15×15×1mm
电源的种类	直流3线式
电源电压	DC12～24V (波纹（p-p）10%以下)
使用电压范围	DC10～30V
消耗电流	13mA以下(DC24V时)
控制输出(输出格式)	NPN集电极开路
控制输出(开关容量)	50mA (DC30V以下)
控制输出(残留电压)	1V以下 (负载电流50mA、导线长1m时)
指示灯	动作指示灯（橙色）
动作模式	NO
保护回路	电源反接保护、浪涌吸收
环境温度范围	使用时: -25～70℃ 保存时: -40～85℃ (无氷結)
环境湿度范围	使用时: 35～90%RH 保存时: 35～95%RH (无結露)
温度的影响	-25～+70℃的温度范围内的检测距离的变化为±15%以内 (以23℃时的检测距离为基准)
电压的影响	在额定电压±10%的范围内检测距离的变化为±2.5%以内 (以额定电源电压时的检测距离为基准)
绝缘电阻	充电部整体与外壳间: 50MΩ以上（DC500V兆欧表）
耐电压	充电部整体与外壳间: AC1000V 50/60Hz 1min
振动(耐久)	10～55Hz 双振幅 1.5mm X、Y、Z各方向 2h
冲击(耐久)	500m/s**2 X、Y、Z各方向 3次
防护等级	IEC标准: IP67
连接方式	导线引出型 (导线长度: 1m)
质量（包装后）	约10g
材质	外壳: 聚芳酯
附件	安装支架

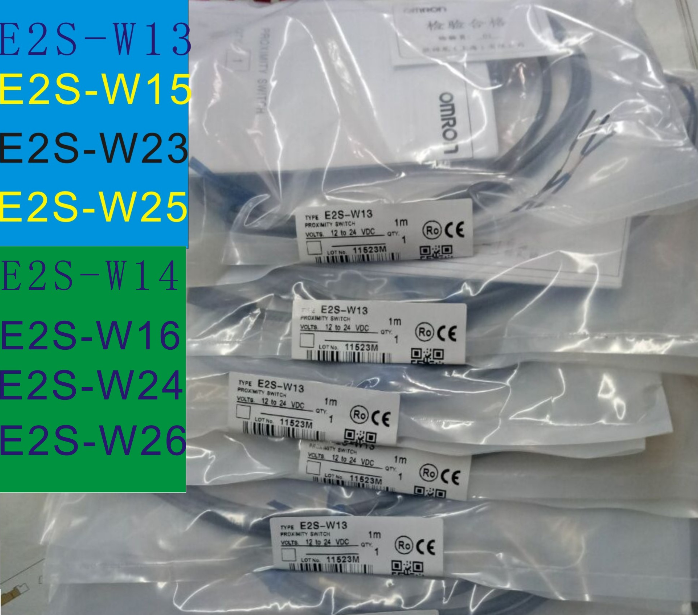

型号	概要
E2S-W14 1M	非屏蔽型, 方型, 直流3线式, 检测距离 1.6mm, 动作模式 NC, NPN集电极开路, 导线引出型 (1m), 检测面 上面
E2S-W15 1M	非屏蔽型, 方型, 直流3线式, 检测距离 1.6mm, 动作模式 NO, PNP集电极开路, 导线引出型 (1m), 检测面 上面
E2S-W15B 1M	非屏蔽型, 方型, 直流3线式, 检测距离 1.6mm, 动作模式 NO, PNP集电极开路, 异频率, 导线引出型 (1m), 检测面 上面
E2S-W16 1M	非屏蔽型, 方型, 直流3线式, 检测距离 1.6mm, 动作模式 NC, PNP集电极开路, 导线引出型 (1m), 检测面 上面
E2S-W21 1M	非屏蔽型, 方型, 直流2线式, 检测距离 2.5mm, 动作模式 NO, 导线引出型 (1m), 检测面 上面
E2S-W22 1M	非屏蔽型, 方型, 直流2线式, 检测距离 2.5mm, 动作模式 NC, 导线引出型 (1m), 检测面 上面
E2S-W23 1M	非屏蔽型, 方型, 直流3线式, 检测距离 2.5mm, 动作模式 NO, NPN集电极开路, 导线引出型 (1m), 检测面 上面
E2S-W23B 1M	非屏蔽型, 方型, 直流3线式, 检测距离 2.5mm, 动作模式 NO, NPN集电极开路, 异频率, 导线引出型 (1m), 检测面 上面
E2S-W24 1M	非屏蔽型, 方型, 直流3线式, 检测距离 2.5mm, 动作模式 NC, NPN集电极开路, 导线引出型 (1m), 检测面 上面
E2S-W25 1M	非屏蔽型, 方型, 直流3线式, 检测距离 2.5mm, 动作模式 NO, PNP集电极开路, 导线引出型 (1m), 检测面 上面
E2S-W25B 1M	非屏蔽型, 方型, 直流3线式, 检测距离 2.5mm, 动作模式 NO, PNP集电极开路, 异频率, 导线引出型 (1m), 检测面 上面
E2S-W26 1M	非屏蔽型, 方型, 直流3线式, 检测距离 2.5mm, 动作模式 NC, PNP集电极开路, 导线引出型 (1m), 检测面 上面

型号	概要
E2S-Q11 1M	非屏蔽型, 方型, 直流2线式, 检测距离 1.6mm, 动作模式 NO, 导线引出型 (1m), 检测面 前面
E2S-Q12 1M	非屏蔽型, 方型, 直流2线式, 检测距离 1.6mm, 动作模式 NC, 导线引出型 (1m), 检测面 前面
E2S-Q13 1M	非屏蔽型, 方型, 直流3线式, 检测距离 1.6mm, 动作模式 NO, NPN集电极开路, 导线引出型 (1m), 检测面 前面
E2S-Q13B 1M	非屏蔽型, 方型, 直流3线式, 检测距离 1.6mm, 动作模式 NO, NPN集电极开路, 异频率, 导线引出型 (1m), 检测面 前面
E2S-Q14 1M	非屏蔽型, 方型, 直流3线式, 检测距离 1.6mm, 动作模式 NC, NPN集电极开路, 导线引出型 (1m), 检测面 前面
E2S-Q15 1M	非屏蔽型, 方型, 直流3线式, 检测距离 1.6mm, 动作模式 NO, PNP集电极开路, 导线引出型 (1m), 检测面 前面
E2S-Q15B 1M	非屏蔽型, 方型, 直流3线式, 检测距离 1.6mm, 动作模式 NO, PNP集电极开路, 异频率, 导线引出型 (1m), 检测面 前面
E2S-Q16 1M	非屏蔽型, 方型, 直流3线式, 检测距离 1.6mm, 动作模式 NC, PNP集电极开路, 导线引出型 (1m), 检测面 前面
E2S-Q21 1M	非屏蔽型, 方型, 直流2线式, 检测距离 2.5mm, 动作模式 NO, 导线引出型 (1m), 检测面 前面
E2S-Q22 1M	非屏蔽型, 方型, 直流2线式, 检测距离 2.5mm, 动作模式 NC, 导线引出型 (1m), 检测面 前面
E2S-Q23 1M	非屏蔽型, 方型, 直流3线式, 检测距离 2.5mm, 动作模式 NO, NPN集电极开路, 导线引出型 (1m), 检测面 前面
E2S-Q23B 1M	非屏蔽型, 方型, 直流3线式, 检测距离 2.5mm, 动作模式 NO, NPN集电极开路, 异频率, 导线引出型 (1m), 检测面 前面
E2S-Q24 1M	非屏蔽型, 方型, 直流3线式, 检测距离 2.5mm, 动作模式 NC, NPN集电极开路, 导线引出型 (1m), 检测面 前面
E2S-Q25 1M	非屏蔽型, 方型, 直流3线式, 检测距离 2.5mm, 动作模式 NO, PNP集电极开路, 导线引出型 (1m), 检测面 前面
E2S-Q25B 1M	非屏蔽型, 方型, 直流3线式, 检测距离 2.5mm, 动作模式 NO, PNP集电极开路, 异频率, 导线引出型 (1m), 检测面 前面
E2S-Q26 1M	非屏蔽型, 方型, 直流3线式, 检测距离 2.5mm, 动作模式 NC, PNP集电极开路, 导线引出型 (1m), 检测面 前面
E2S-W11 1M	非屏蔽型, 方型, 直流2线式, 检测距离 1.6mm, 动作模式 NO, 导线引出型 (1m), 检测面 上面
E2S-W12 1M	非屏蔽型, 方型, 直流2线式, 检测距离 1.6mm, 动作模式 NC, 导线引出型 (1m), 检测面 上面
E2S-W13 1M	非屏蔽型, 方型, 直流3线式, 检测距离 1.6mm, 动作模式 NO, NPN集电极开路, 导线引出型 (1m), 检测面 上面
E2S-W13B 1M	非屏蔽型, 方型, 直流3线式, 检测距离 1.6mm, 动作模式 NO, NPN集电极开路, 异频率, 导线引出型 (1m), 检测面 上面
