h3cr-g8l-d2简介编辑
中间继电器在继电保护中和自动控制系统中是一个多用的自动远动电器。中间继电器因为有良好的电隔离.至使控制方和被控方无电器上的连接,而达到安全控制目的。 [1]?
h3cr-g8l-d2结构编辑
⒈线圈装在"U"形导磁体上，导磁体上面有一个活动的衔铁，导磁体两侧装有两排触点弹片。在非动作状态下触点弹片将衔铁向上托起，使衔铁与导磁体之间保持一定间隙。当气隙间的电磁力矩超过反作用力矩时，衔铁被吸向导磁体，同时衔铁压动触点弹片，使常闭触点断开常开触点闭合，完成继电器工作。当电磁力矩减小到一定值时，由于触点弹片的反作用力矩，而使触点与衔铁返回到初始位置，准备下次工作。
⒉本继电器的"U"形导磁体采用双铁心结构，即在两个边柱上均可装设线圈。对于DZY、DZL和DZJ型只装一个线圈，而对于DZB，DZS，DZK型可根据需要在另一个铁心上装以保持线圈或延时用阻尼片等。从而使线圈类型大不相同的继电器都通用一个导磁体。
3.中间继电器原理和交流接触器一样，都是由固定铁芯、动铁芯、弹簧、动触点、静触点、线圈、接线端子和外壳组成。 [2]?
???????????????
?
?????????????????
?
????????????????????
????????????????????
h3cr-g8l-d2参数编辑
⒈动作电压：不大于70%额定值。
⒉返回电压：不小于5%额定值。
⒊动作时间：不大于0.02S（额定值下）。
⒋返回时间：不大于0.02S（额定值下）。
⒌电气寿命：继电器在正常负荷下，电寿命不低于1万次。
⒍功率消耗：直流回路不大于4W，交流回路不大于5VA。
⒎触点容量：在电压不超过250V、电流不超过1A的直流有感负荷（时间常数τ=5±0.75ms）中，断开容量为50W；在电压不超过250V、电流不超过3A的交流回路中为250VA（功率因数CosΦ=0.4±0.1），允许长期接通5A电流。
⒏绝缘电阻：
下列部位用开路电压500V兆欧表测量其绝缘电阻应≥300MΩ（常温下）。
①导电端子与外露非带电金属或外壳之间；②动、静触点之间；③常开触点与常闭触点之间；④触点与电压回路之间。
⒐介质强度：
对下部位应能承受规定的交流电压试验1分钟而无绝缘击穿或闪络现象。
①所有导电端子与外露非带电金属或外壳之间2000V/50Hz；
②动、静触点之间1000V/50Hz；
③常开触点（继电器上的NO）与常闭触点（继电器上的NC）之间1000V/50Hz；
④触点与电压回路之间1000V/50Hz。
⒑抗干扰性能：继电器的抗干扰应符合 DL478-92《静态继电保护及自动装置通用技术条件》中的有关规定。
????? ?????????
?
???????????????????????????
?
????????????? ???
?
????????????????
?
h3cr-g8l-d2分类编辑静态型
静态中间继电器用于各种保护和自动控制线路中。此类继电器由电子元器件和精密小型继电器等构成，是电力系列中间继电器更新换代首选产品。
静态中间继电器的特点
⒈静态中间继电器采用线圈电压较低的多个优质密封小型继电器组合而成，防潮、防尘、不断线，可靠性高，克服了电磁型中间继电器导线过细易断线的缺点。
⒉功耗小，温升低，不需外附大功率电阻，可任意安装及接线方便。
⒊继电器触点容量大，工作寿命长。
⒋继电器动作后有发光管指示，便于现场观察。
⒌延时只需用面板上的拨码开关整定，延时精度高，延时范围可在0.02-5.00S任意整定。
静态导轨中间继电器
静态导轨中间继电器为继电保护类静态中间继电器的一种，体积较小，适用于35mm轨道安装。使用参数：
●额定值
电压额定值：额定电压DC:12V、24V、48V、110V、220V; AC:110V、220V、380V。
动作值：动作电压直流应不大于额定电压70%，交流应不大于额定电压75%；
返回值：返回电压应不小于10%额定电压。
动作时间和返回时间不大于15ms。
●功率消耗：在额定电压下不大于5W/5VA。
●触点性能
触点断开容量，交流：10A,250V AC;直流10A，28V DC。
触点最大切换功率，交流：1800VA；直流：360W。
触点长期允许闭合电流：装置输出触点长期允许闭合电流为5A。
触点电气寿命：输出触点在上述规定的负荷条件下，产品能可靠动作及返回50000次。
电磁型
当继电器线圈施加激励量等于或大于其动作值时，衔铁被吸向导磁体，同时衔铁压动触点弹片，使触点接通、断开或切换被控制的电路。当继电器的线圈被断电或激励量降低到小于其返回值时，衔铁和接触片返回到原来位置。
继电器采用JK-4壳体，其外形尺寸、背后端子及安装开孔图见附录2。背后端子接线图见图1。继电器是在DM1电码继电器的基础上，增加底座和外壳而成。当在继电器线圈上加电压，且等于或大于动作电压时，衔铁就被电磁吸力吸靠在铁心上，而接触片在衔铁顶板的推动下，触点接通、断开或转换被控制电路，当继电器线圈被断电或电压降低到小于返回电压时，衔铁在接触片的作用下返回到原来位置
⒈继电器动作电压不大于额定电压的70%。
⒉继电器返回电压不小于额定电压的5%。
⒊继电器的动作时间不大于60ms。
⒋功率消耗在额定电压下不大于4kW。
⒌热性能当环境温度为40℃时，继电器线圈长期耐受110%额定电压值，温升不超过65℃。
⒍介质强度
继电器各导电电路连在一起与外露的非带电金属部分及外壳之间、线圈电路与触点电路之间，应能承受1kV（有效值）、50Hz的交流试验电压，历时1min，而无绝缘击穿或闪络现象。
⒎触点断开容量：在直流有感（τ=5ms）回路，U≤250V， I≤2A，为20W；在交流（cosφ=0.4）回路，U≤250V，I≤2A，为80VA。
⒏继电器电寿命为5×10次。继电器机械寿命为10次。
⒐重量约为0.8kg。
选购编辑
1 地理位置气候作用要素
主要指海拔高度、环境温度、湿度、和电磁干扰等要素。考虑控制系统的普遍适用性，兼顾必须长年

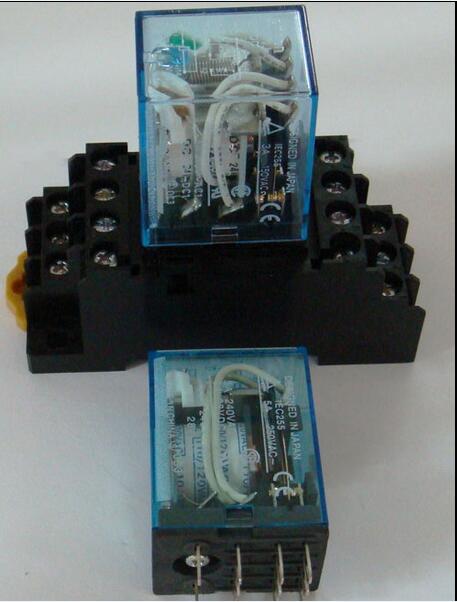

示意图
示意图
累月可靠运行的特殊性，装置关键部位必须选用具有高绝缘、强抗电性能的全密封型（金属罩密封或塑封型，金属罩密封产品优于塑封产品）中间继电器产品。因为只有全密封继电器才具有优良的长期耐受恶劣环境性能、良好的电接触稳定、可靠性和切换负载能力（不受外部气候环境影响）。
2 机械作用要素
主要指振动、冲击、碰撞等应力作用要素。对控制系统主要考虑到抗地震应力作用、抗机械应力作用能力，宜选用采用平衡衔铁机构的小型中间继电器。
3 激励线圈输入参量要素
主要是指过激励、欠激励、低压激励与高压（220 V）输出隔离、温度变化影响、远距离有线激励、电磁干扰激励等参量要素，这些都是确保电力系统自动化装置可靠运行必须认真考虑的因素。按小型中间继电器所规定的激励量激励是确保它可靠、稳定工作的必要条件。
4 触点输出（换接电路）参量要素
主要是指触点负载性质，如灯负载，容性负载，电机负载，电感器、接触器（继电器）线圈负载，阻性负载等；触点负载量值（开路电压量值、闭路电流量值），如低电平负载、干电路负载、小电流负载、大电流负载等。
任何自动化设备都必须切实认定实际所需要的负载性质、负载量值的大小，选用合适的继电器产品尤为重要。继电器的失效或可靠不可靠，主要指触点能否完成所规定的切换电路功能。如切换的实际负载与所选用继电器规定的切换负载不一致，可靠性将无从谈起
?
?
?
???????????????????????????????????????
?
???????????????????????????????
?
??????????????????????
?
????????????????????????
?
????????????????????
